18禁网站免费无遮挡无码中文,国产AV旡码专区亚洲AV苍井空,亚洲综合欧美在线一区在线播放,免费又黄又硬又爽大片免费

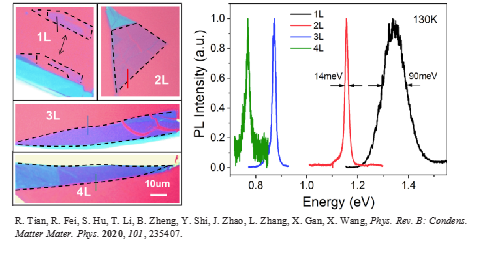

隨層數(shù)可調(diào)的帶隙

體相黑磷具有直接帶隙（0.3 eV），隨著層數(shù)減少，帶隙逐漸增大，單層帶隙寬度可達1.7 eV，且少層黑磷和體相黑磷帶隙隨溫度呈現(xiàn)不同溫度依賴關系。

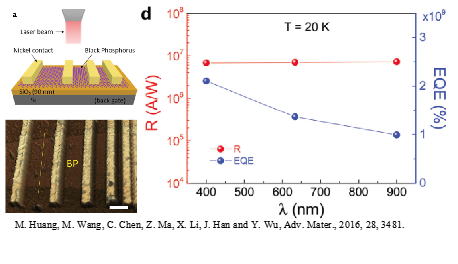

光學特性

二維黑磷晶體對入射光非常敏感，光譜響應范圍可涵蓋整個可見光到近紅外區(qū)域，如用于構造光電探測器件，探測光譜范圍寬，且具有較快的光相應速度，呈現(xiàn)出優(yōu)異的光電性能。

強面內(nèi)各向異性

由于黑磷晶體結(jié)構的不對稱性，其在光學、電學和力學等方面表現(xiàn)出獨特的面內(nèi)各向異性。例如，黑磷晶體在armchair和zigzag方向上，楊氏模量、斷裂應變和電導率的比值分別為2.2，1.94和1.93。

高載流子遷移率

二維黑磷晶體場效應晶體管具有超高且隨厚度可調(diào)的載流子遷移率。通過h-BN將黑磷包覆制備的場效應晶體管，室溫和2 K低溫下其空穴遷移率可分別高達5200和45000 cm2/Vs。

力學特性

單層黑磷晶體具有負泊松比，沿zigzag和armchair方向楊氏模量可分別高達58.6±11.7 GPa和27.2±4.1 GPa，拉伸應變可分別高達27%和30%，呈現(xiàn)出極佳的柔韌性。
